Para las líneas de envasado que pasan de procesos semimanuales a automatizados, la actualización de los equipos requiere precisión. La maquinaria adecuada determina la calidad del producto final. También determina su verdadera capacidad de rendimiento. Un mal control de la temperatura arruina el embalaje. Los sistemas transportadores no coincidentes provocan una grave distorsión de la película. Se enfrentará a daños en el producto y a un desperdicio excesivo de material. Un sistema de calefacción nunca es un simple activo plug-and-play. La selección adecuada requiere equilibrar una termodinámica compleja. Debes considerar la variación de la química de la película. La infraestructura única de sus instalaciones juega un papel enorme. Elegir a ciegas a menudo resulta en frecuentes cuellos de botella e interrupciones en el flujo de trabajo. Esta guía desglosa los criterios de evaluación técnica esenciales. Exploramos las realidades de implementación diaria para guiar sus decisiones. Descubrirá cómo interactúan los diferentes métodos de calentamiento con materiales específicos. Finalmente, lo ayudamos a seleccionar con confianza el equipo exacto que necesita para lograr sus objetivos de producción.
Conclusiones clave
Las tecnologías de calefacción deben coincidir con la aplicación: la convección (aire caliente) ofrece versatilidad para POF/PVC, el vapor proporciona precisión para curvas complejas y el infrarrojo sobresale con bandas de seguridad de color oscuro.
El material de la correa determina la compatibilidad de la película: Las películas de polietileno (PE) requieren correas de teflón o fibra de vidrio para evitar que se peguen, mientras que la malla de alambre estándar es adecuada para la poliolefina (POF).
La plomería del flujo de aire es fundamental: el envoltorio retráctil eficaz depende de una 'inflación' controlada de la película; Una mala desconcertación interna provoca puntos fríos y arrugas.
Haga un presupuesto realista para la automatización: mientras que los túneles industriales básicos oscilan entre $ 10 000 y $ 50 000, los sistemas de movimiento continuo que manejan más de 100 unidades por minuto representan un gasto de capital de seis cifras.
1. Evaluación de tecnologías de calefacción: circulación de calor frente a vapor frente a radiación
La selección del medio de calentamiento correcto define el éxito de su envasado. Debe hacer coincidir las propiedades físicas del túnel con los requisitos específicos de su producto. Los fabricantes suelen elegir entre convección, vapor o energía radiante. Cada método ofrece distintas ventajas y limitaciones operativas únicas.
Túneles de Convección / Circulación de Calor (Aire Caliente)

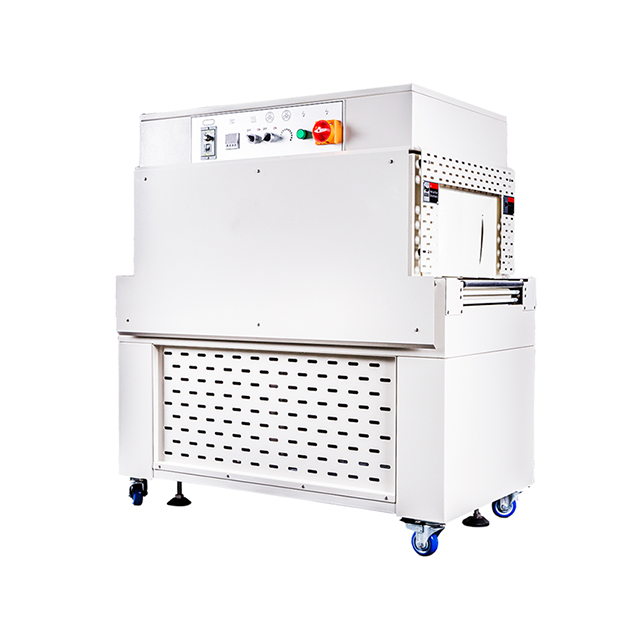

Un túnel retráctil de circulación de calor se basa en el movimiento del aire. El sistema utiliza ventiladores de alta velocidad. Los deflectores ajustables dirigen el aire caliente recirculado alrededor del producto. Esto crea un ambiente altamente controlado. Representa la tecnología más común que se encuentra en las instalaciones modernas.
Estos sistemas destacan por envolver artículos estándar de paquetes múltiples. Manejan excepcionalmente bien los alimentos congelados. El flujo de aire direccional protege los contenidos sensibles al calor de la descongelación prematura. Procesan fácilmente envases de película de PVC POF estándar . Los modelos de aire caliente son muy versátiles. No requieren plomería de instalaciones especializadas. Sin embargo, a veces tienen dificultades para envolver de manera uniforme los contenedores con contornos muy marcados.
Túneles de contracción por vapor
La tecnología de vapor se basa en la humedad y la transferencia directa de calor. La máquina sumerge el producto en vapor vivo. Esto crea un efecto uniforme de transferencia de calor de 360 grados. Steam abraza cada contorno perfectamente.
Debes usar vapor para las mangas retráctiles de cuerpo completo. Maneja geometrías de botellas complejas sin esfuerzo. Funciona de forma segura alrededor de productos altamente inflamables que poseen un punto de inflamación bajo. El vapor es ideal para recipientes de alta presión. Produce un registro gráfico impecable. Rara vez verás arrugas. Sin embargo, el vapor requiere una infraestructura de instalaciones sólida. Necesita calderas comerciales y un drenaje adecuado. La gestión localizada de la humedad se vuelve esencial.
Túneles de infrarrojos radiantes (IR)
Los sistemas infrarrojos aplican el calor de manera diferente. La máquina utiliza paneles de cuarzo. Algunos modelos utilizan elementos calefactores estilo calrod. Estos componentes emiten una intensa energía radiante directamente sobre la película. No dependen del aire en movimiento.
La tecnología IR se dirige a áreas específicas. Funciona mejor con bandas para el cuello a prueba de manipulaciones. Los materiales de colores oscuros absorben la energía IR rápidamente. Esto hace que el IR sea muy eficiente para aplicaciones de manga específicas. Las instalaciones suelen utilizar IR como zona de precontracción. Lo colocan justo antes de una cámara de convección estándar.
No apto para películas transparentes de cuerpo completo.
2. Flujo de aire, temperatura y física de la calidad de contracción
Comprender la física detrás de la contracción evita los dolores de cabeza diarios. Debe mirar más allá de los simples indicadores de temperatura. Un de alta calidad túnel de retractilado gestiona el flujo de aire de forma dinámica. Los operadores deben equilibrar la velocidad de tránsito con la penetración del calor central.
El fenómeno de los "globos"
Una envoltura retráctil adecuada requiere una dinámica de fluidos específica. La película debe desprenderse brevemente del producto. Se desprende ligeramente antes de colapsar uniformemente. Esta expansión permite que el aire escape correctamente. Luego la película se contrae firmemente sin arrugarse.
Los sistemas avanzados utilizan tuberías internas complejas. Los deflectores cuidadosamente colocados crean la turbulencia de aire necesaria. Un flujo de aire interno deficiente impide este efecto de almohada. La película se derrumba prematuramente. Esto crea feos puntos fríos y arrugas marcadas. Los operadores suelen llamar a estos defectos "orejas de perro".
Control de zona y precalentamiento
Los equipos modernos se basan en zonas de temperatura escalonadas. No se puede hacer estallar un recipiente de plástico utilizando el máximo calor inmediatamente. El calor extremo repentino causa distorsión estructural. Las botellas de plástico de paredes delgadas se deformarán o derretirán.
Las máquinas avanzadas utilizan una suave zona de precalentamiento. La primera cámara podría contener entre 80 y 90 °C. El producto absorbe este calor ambiental de forma segura. Inmediatamente sigue una exposición a altas temperaturas de menos de un segundo. La película se encoge instantáneamente. El contenedor permanece completamente intacto. Este control de zona preciso separa las máquinas premium de las alternativas económicas.
Velocidad del transportador versus tiempo de permanencia
Debe calibrar la velocidad del transportador según la masa del producto. Los productos de panadería ligeros requieren un tránsito rápido. El calor prolongado daña los delicados alimentos del interior. Necesitan altas temperaturas durante períodos muy cortos.
Los artículos densos requieren un enfoque completamente diferente. Las piezas metálicas pesadas o los paneles de madera absorben el calor rápidamente. Quitan el calor de la película. Estos productos requieren velocidades mucho más lentas. Debe permitir la penetración del calor central. La película necesita un tiempo de permanencia más largo para encogerse adecuadamente. Si pasas objetos densos demasiado rápido, la película apenas reacciona.
3. Selección de la cinta transportadora: evitar costosos cuellos de botella
La elección de su cinta transportadora tiene un gran impacto en las operaciones diarias. Las correas que no coinciden provocan película derretida y atascos graves en la máquina. Debe evaluar la compatibilidad química antes de comprar una máquina de túnel retráctil..
Compatibilidad química de película a correa
Los diferentes plásticos reaccionan de manera única cuando se calientan contra el metal. Ignorar estas propiedades químicas crea fallas operativas inmediatas.

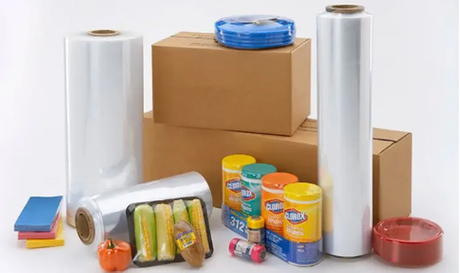

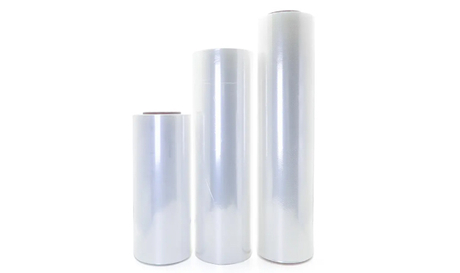

Poliolefina (POF) y PVC: estos materiales funcionan de manera confiable en la mayoría de las superficies. Generalmente siguen siendo compatibles con el uso de acero inoxidable estándar. Las correas de malla metálica los manejan perfectamente.
Polietileno (PE): Este material presenta enormes desafíos. El PE es muy propenso a derretirse. Se adhiere agresivamente a superficies metálicas desnudas. Debe emparejar películas de PE utilizando correas recubiertas de teflón. La malla de fibra de vidrio también evita este peligroso pegado.
Geometría de la correa y tamaño del producto
La forma física de tu cinturón es importante. La huella del producto dicta su estilo de transportador. Un pequeño error aquí provoca paradas diarias en la línea.
Malla de alambre: representa el estándar de la industria. Resulta muy duradero. Resiste la deformación bajo calor extremo.
Rodillos muertos recubiertos de silicona: estos rodillos se destacan por lograr una estética limpia y de contracción inferior. El producto se desliza suavemente. Sin embargo, requieren un mantenimiento frecuente con grasa a alta temperatura.
Brechas de correa versus microproductos: los ingenieros de automatización a menudo pasan por alto el tamaño de las brechas. Los productos pequeños caen fácilmente a través de los espacios de los rodillos estándar. Un artículo que mida 1x1x2 pulgadas caerá entre los rodillos estándar. Esto provoca graves atascos internos. Estas microaplicaciones requieren diseños especializados de malla estrecha. Las correas modulares sólidas resuelven este problema por completo.
Malla de alambre de nailon: este material domina el sector de los túneles de vapor. El nailon resiste el óxido de forma natural. Ofrece excelentes propiedades resistentes al moho. Sobrevive fácilmente a la exposición constante a la humedad.
4. Realidades del mantenimiento y consideraciones operativas
El funcionamiento de una cámara de calefacción industrial exige una supervisión periódica. Debe planificar las tareas de mantenimiento continuas. Los protocolos de eficiencia reducen el desperdicio energético diario. Un túnel termorretráctil confiable requiere atención proactiva para evitar averías repentinas.
Consumo y eficiencia energética
Las cámaras de calefacción modernas priorizan la retención de energía. Los modelos más antiguos expulsan aire caliente a la instalación constantemente. Esto obliga a los sistemas de aire acondicionado a trabajar más. Crea un ambiente incómodo para los trabajadores.
Los modelos contemporáneos utilizan circuitos de regeneración de energía. La recirculación de aire de circuito cerrado captura el calor que se escapa. El sistema fuerza el aire caliente a regresar a la cámara principal. Esto reduce drásticamente el consumo total de energía. Mantiene el suelo del embalaje notablemente más fresco. Invertir en paneles aislantes superiores también evita la fuga de calor ambiental.
Costos de mantenimiento ocultos
Las diferentes tecnologías conllevan distintas cargas de mantenimiento. Debe alinear las capacidades de sus instalaciones con el tipo de máquina.
Los túneles de vapor exigen un mantenimiento riguroso. Es necesario realizar una descalcificación periódica de la caldera. La acumulación de agua dura destruye rápidamente los inyectores de vapor. Algunos códigos municipales locales exigen operadores de calderas certificados entre su personal. Esto añade importantes responsabilidades laborales. También se necesitan planes integrales de saneamiento de drenajes.
Los túneles de convección requieren una infraestructura mínima especializada. Su equipo de mantenimiento realiza principalmente comprobaciones mecánicas de rutina. Deben inspeccionar los elementos calefactores mensualmente. Los motores de los ventiladores requieren lubricación ocasional. Los tensores de correa necesitan ajustes menores periódicamente. La ausencia de agua hace que los sistemas de convección sean mucho más fáciles de mantener.
5. La lista corta del comprador: lista de verificación de adquisición de equipos
La selección de equipos de envasado termorretráctil requiere un enfoque estructurado. Utilice este marco procesable durante su etapa de evaluación. Perder un detalle puede descarrilar todo su proyecto de automatización.
Dimensiones de la apertura y la cámara: asegúrese de que la apertura del túnel acomode de forma segura su producto más grande. Deje espacio suficiente para un flujo de aire adecuado. No compre un túnel de gran tamaño innecesariamente. Un espacio vacío excesivo permite que el calor se escape de manera ineficiente. Elija entre diseños de cámara única o doble según la velocidad de su línea objetivo.
Requisitos eléctricos: Verifique minuciosamente las capacidades de energía de sus instalaciones. Verifique sus capacidades de fase, hercios y amperaje disponibles. Haga esto antes de comprar modelos eléctricos de alta resistencia. La actualización posterior de la energía de las instalaciones provoca retrasos masivos.
Integración Upstream/Downstream: Su nuevo equipo debe comunicarse con la maquinaria existente. Asegúrese de que el controlador lógico programable (PLC) se sincronice sin problemas. Los variadores de frecuencia (VFD) deben coincidir con las velocidades ascendentes. El túnel debe integrarse perfectamente con los selladores de barra en L o las ensacadoras de movimiento continuo existentes.
Disponibilidad de pruebas de materiales: nunca compre una máquina a ciegas. Los fabricantes de equipos originales (OEM) de buena reputación ofrecen servicios de prueba. Envíeles su producto y película específicos. Lo pasarán por un túnel de prueba. Esto garantiza los resultados estéticos finales antes de firmar la orden de compra.
Conclusión
La actualización a un sistema de circulación de calor industrial representa un hito importante en la automatización. Debe alinear el medio de calentamiento elegido directamente con su tipo de película específico. Evalúe cuidadosamente la huella de su producto antes de seleccionar un estilo de cinta transportadora. Prepare a su equipo de mantenimiento para las realidades diarias del funcionamiento de equipos de alta temperatura.
Antes de emitir cualquier solicitud de cotización (RFQ), planifique los cuellos de botella de su línea actual. Documente con precisión las especificaciones eléctricas de sus instalaciones. Solicite siempre una prueba de vídeo de contracción de película en vivo a los posibles fabricantes. Estos pasos prácticos le garantizan la implementación de una línea de envasado confiable y altamente eficiente.
Preguntas frecuentes
P: ¿Cuál es la mejor película para un túnel retráctil de circulación de calor?
R: La poliolefina (POF) sigue siendo la opción más versátil para la convección de aire caliente. Ofrece una alta resistencia a la tracción y una óptica excepcionalmente clara. El PVC también es muy común, pero requiere una ventilación adecuada de las instalaciones. Si elige película de PE, debe instalar cintas transportadoras antiadherentes especializadas para evitar que se derrita.
P: ¿Por qué mi envoltura retráctil se arruga o forma "orejas de perro"?
R: Las arrugas y los puntos fríos suelen indicar un flujo de aire interno deficiente. La película no logra "inflarse" lo suficiente. Esto también se debe a una temperatura del túnel demasiado baja. Además, hacer funcionar la velocidad del transportador demasiado rápido impide un tiempo de permanencia adecuado. La película simplemente no puede absorber suficiente calor para encogerse de manera uniforme.
P: ¿Puedo ejecutar un túnel de contracción por vapor sin una caldera central?
R: Sí. Muchos fabricantes ofrecen ahora túneles de vapor "autónomos". Estas unidades especializadas cuentan con generadores de vapor integrados directamente en el marco. Sirven perfectamente para instalaciones que carecen de tuberías de vapor centrales existentes. Obtiene la precisión de la reducción del vapor sin revisiones masivas de la infraestructura.
